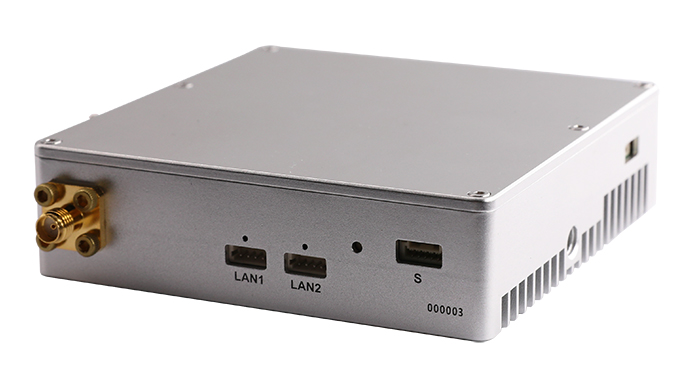

80 km pikamaa drooni HDMI ja SDI video saatja ning jadaandmete allalink

Mudel: FMS-8480

IWAVE FMS-8480 drooni HDMI ja SDI video saatja ning jadapordi allalink pakuvad suurtele droonidele (VTOL/fikseeritud tiivaga droonid) tugevaid video- ja juhtimiskanaleid HDMI, SDI ja IP video sisendiga. See pakub Full HD videot ja MAVLINK lennujuhtimisandmeid juhtmevaba mobiilside kaudu ilma igasuguse infrastruktuurita 80 km raadiuses.

FMS-8480 droonikaamera saatja põhineb täiustatud TDD-COFDM tehnoloogial, mis annab FMS-8480-le võime toetada kuni 6 Mbps läbilaskevõimet videokanalis ja ülimat töökindlust juhtkanalis 80 km raadiuses.

FMS-8480 pardaseade kaalub vaid 250 grammi (8,8 untsi)

Videokanalit saab hõlpsalt ühendada HDMI-liidese, SDI-liidese ja Etherneti liidese kaudu. Juhtkanali jaoks saab kasutada jadaliideseid.

Päring

Toote üksikasjad

Omadused

• Kahekordne saatja- ja kahekordne vastuvõtuantenn.
• 80 km+ (49,7 miili+) otsenähtavuse (LOS) ulatus.
• Läbilaskevõime kuni 6 Mbps 80 km ulatuses.
• Video-, telemeetria- ja juhtimise kanalid ühes seadmes.
• Otsast otsani 40 ms 720P60 video puhul
• Otsast otsani 50 ms 1080P30 video puhul
• Otsast otsani 80 ms 1080P60 video puhul
• Õhuseade kaalub vaid 250 grammi (8,8 untsi)
• Väga tõhus H.264+H.265/FPGA kodeering

80 km pikamaa droon HDMI ja SDI video ning jadaandmete allalink1

800 MHz ja 1,4 G sagedusala töö

Droonide pikamaa videosaatja FMS-8480 kasutab sagedusvahemikke 806–826 MHz ja 1428–1448 MHz, et vältida häireid õhusõidukite juhtimissüsteemides, mis tavaliselt töötavad 2,4 GHz sagedusel.

FHSS häiretevastase kaitse tagamiseks

Automaatne sagedushüplemise hajumise spektri (FHSS) valib häirete vältimiseks parima saadaoleva kanali.

SDI/HDMI/IP-kaamera sisend

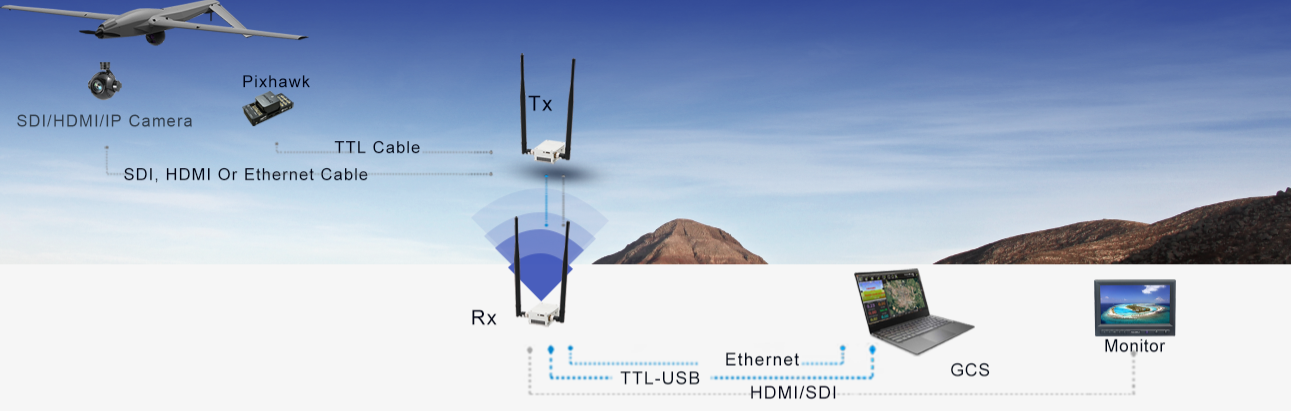

80 km pikamaa droon HDMI ja SDI video ning jadaandmete allalink2

Video sisend: Etherneti port IP-kaamera jaoks, mini HDMI-port HDMI-kaamera jaoks ja SMA-port SDI-kaamera jaoks.

Videoväljund: HDMI, SDI ja Ethernet.

LendKontroll

FMS-8480-l on kaks täisdupleks-jadaporti. Need suudavad juhtmevabalt edastada juhtimissignaali drooni külge kinnitatud lennujuhile. See töötab sujuvalt pixhawk 2 /cube/v2.4.8/4, Apm2.8 jne-ga. Maapealne tarkvara toetab missiooniplaneerijat ja QGroundi.

Krüpteeritud edastus

FMS-8480 drooni digitaalne videosaatja kasutab video krüpteerimiseks AES128, et tagada, et keegi volitamata ei saaks teie videovoogu pealt kuulata.

Taotlus

80 km pikamaa droon HDMI ja SDI video ning jadaandmete allalink3

Droonivideo allalingi eesmärk on edastada videot täpselt ja kiiresti ühest kohast teise, et maapinnal olevad inimesed näeksid reaalajas toimuvat selgelt. Seetõttu tuntakse droonivideo saatjat ka droonide "silmadena". Sellel on oluline roll hädaolukordades, näiteks naftatorustike kontrollimisel, kõrgepinge kontrollimisel, metsatulekahjude seirel jne. Reaalajas video voogesituse abil saavad maapinnal olevad inimesed hädaolukorra tekkimisel kiiresti reageerida.

Spetsifikatsioon

Sagedus	800 MHz	806–826 MHz
	1,4 GHz	1428–1448 MHz
AntiI-interferents	Sagedushüplemine
Ribalaius	8MHz
RF-võimsus	4W
Edastusvahemik	80 km
Kuupäeva määr	6 Mbps (jagatud video, Etherneti ja jadapordi andmeside kaudu) Parim videovoog: 2,5 Mbps
Boodikiirus	115200
Retseptitundlikkus	-104dbm
Traadita rikketaluvuse algoritm	Traadita baasriba FEC edasisuunamise veaparandus / videokoodeki superveaparandus
Video latentsusaeg	Kogu latentsus kodeerimisel + edastamisel + dekodeerimisel 720P/60 <50 ms 720P/30 <40 ms 1080P/60 <80ms 1080P/30 <50ms
Lingi taastamise aeg	<1 sekundit
Modulatsioon	Üleslingi QPSK/allalingi QPSK
Video tihendusvorming	H.264
Video värviruum	4:2:0 (variant 4:2:2)
Krüptimine	AES128
Algusaeg	15 sekundit
Võimsus	Alalisvool 12 V (7–18 V)
Liides	Saatja ja vastuvõtja liidesed on samad1Video sisend/väljund: Mini HDMI 1 Video sisend/väljund: SMA (SDI) 1 * toite sisendliides 2Antenni liides: SMA 2järjestikune (3.3VTTL) 1*LAN (100Mbps)
Indikaatorid	VõimsusTraadita ühenduse oleku indikaator
Energiatarve	Saatja: 28W (maksimaalne)Vastuvõtt: 18W
Temperatuur	Töötemperatuur: -40 ~ + 85 ℃Säilitamine: -55 ~ +100 ℃
Mõõtme	Saatja/vastuvõtja: 93 * 93 * 25,8 mm (ei sisalda SMA-d ega toitepistikut)
Kaal	Saatja/vastuvõtja: 250g
Metallkorpuse disain	CNC käsitöö
	Topelt alumiiniumisulamist kest
	Juhtiv anodeeriv käsitöö
