16 km tolimojo nuotolio SDI HDMI „Full HD“ skaitmeninio vaizdo perdavimo sistema su „Mavlink“ telemetrija

Modelis: FPM-8416S

FPM-8416S skaitmeninio vaizdo perdavimo sistema yra 14–16 km atstumu veikianti „Full HD“ bepiločio orlaivio vaizdo perdavimo sistema, pagrįsta COFDM technologija. Ji perduoda 1080P 30 kadrų per sekundę vaizdo srautą su 80 ms mažu delsos laiku ir 720P 60 kadrų per sekundę vaizdo srautą su 50 ms delsos laiku. IWAVE FHSS technologija užtikrina, kad jos dažnių juostose būtų mažiausiai trukdžių. Siekiant išvengti perpildyto 2,4 GHz dažnio, FPM-8416S naudoja UHF 800 MHz ir 1,4 GHz dažnius.

Be vaizdo transliacijos, FPM-8416S drono vaizdo ryšys taip pat leidžia perduoti skrydžio valdymo duomenis iki 16 km atstumu kartu su vaizdo transliacija. Jis gerai veikia su „pixhawk Mission planner“ ir „QGround“.

FPM-8416S oro blokas sveria tik 130 gramų (4,6 uncijos). Mažas dydis ir geresnis šilumos išsklaidymo našumas yra specialiai sukurti bepiločiams orlaiviams, dronams ar kitoms nepilotuojamoms sistemoms.

Teirautis

Produkto informacija

Savybės

● HDMI ir SDI įvestis ir išvestis
●1080p60 vaizdo srauto išvestis
●16 km atstumas nuo oro iki žemės (800 MHz)
●14 km atstumas nuo oro iki žemės (1,4 GHz)
●Mažiau nei 80 ms delsa, kai skiriamoji geba yra 1080P 60
●Mažiau nei 50 ms delsa, kai skiriamoji geba yra 720P 60
●H.264 ir H.265 vaizdo glaudinimas / dekompresija

● 1 * 100 Mbps Ethernet prievadas TCPIP/UDP duomenų perdavimui
●2 * nuoseklusis TTL prievadas, skirtas MAVLINK TELEMETRY
●Omni antena tiek oro, tiek antžeminiams įrenginiams
●AES128 vaizdo šifravimas
●800 MHz arba 1,4 GHz veikimas, siekiant išvengti trukdžių
●Priėmimo įvairovė ir dinaminis antenos perjungimas

● NuotolinisValdymas
„FPM-8416S Uav Video Link“ turi du dvikrypčius nuosekliuosius prievadus, skirtus prisijungti prie „Pixhawk“. Taigi, naudodami „FPM-8416S“, galite vienu metu gauti vaizdo įrašą iš drono ir valdyti droną per „Mission Planner“ ir „QGround“ ant žemės.

● 800 MHz ir 1,4G juostos veikimas
Du dažnių variantai – 800 MHz ir 1,4 GHz – leidžia išvengti 2,4 GHz signalo perkrovos.

● CoduotasOortogonalusFdažnumasDivizionMultrapleksavimas (COFDM)
Efektyviai pašalinkite kelių krypčių trukdžius tolimojo perdavimo metu ir įgalinkite FPM-8416S drono vaizdo perdavimo ryšį, pasižymintį dideliu stabilumu dideliais atstumais.

● FHSS apsaugai nuo trukdžių
Kalbant apie dažnio šuolio funkciją, IWAVE komanda turi savo algoritmą ir mechanizmą.
Veikimo metu FPM-8416S bepiločio orlaivio skaitmeninis vaizdo siųstuvas viduje apskaičiuos ir įvertins dabartinę ryšio įtampą, remdamasis tokiais veiksniais kaip priimto signalo stiprumas RSRP, signalo ir triukšmo santykis SNR ir bitų klaidų dažnis SER. Jei jo vertinimo sąlyga bus įvykdyta, jis atliks dažnio šuolį ir iš sąrašo pasirinks optimalų dažnio tašką.

● Užšifruotas perdavimas
FPM-8416S bepiločio orlaivio vaizdo ryšys naudoja AES128 vaizdo šifravimą, kad kas nors negalėtų perimti jūsų vaizdo transliacijos be leidimo.

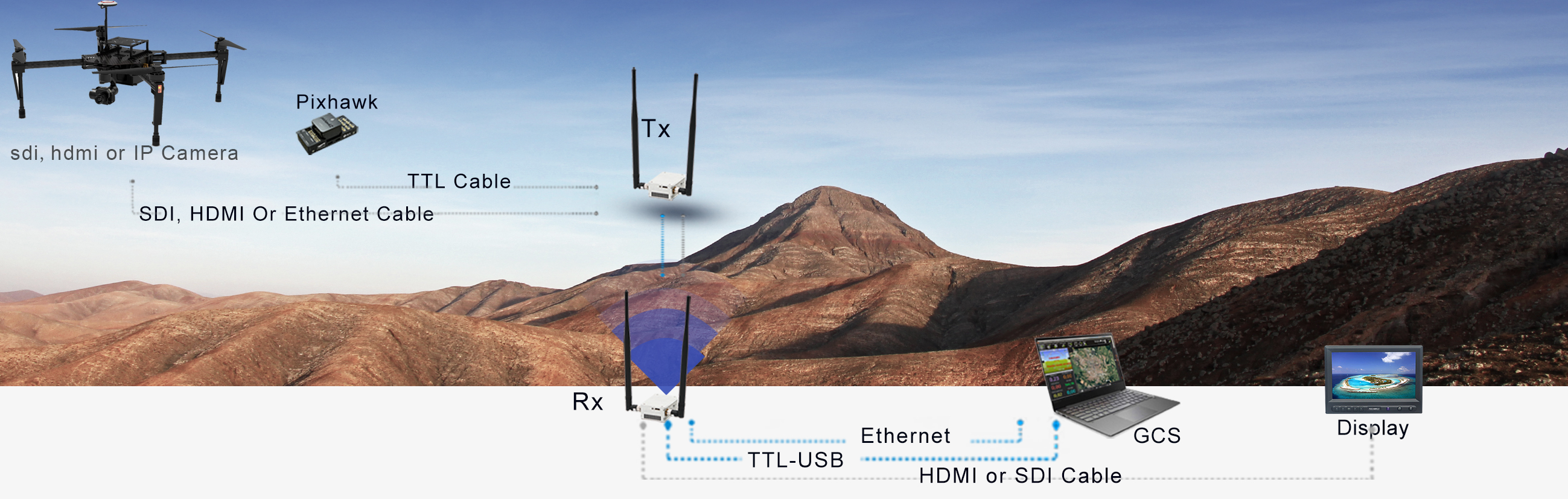

Įvairūs uostai

FPM-8416S skaitmeninio drono vaizdo jungtis turi HDMI, SDI, du LAN ir vieną dvikryptį nuoseklųjį prievadą, per kurį vartotojai gali gauti „Full HD“ vaizdo transliaciją ir tuo pačiu metu valdyti skrydį naudodami „Pixhawk“.

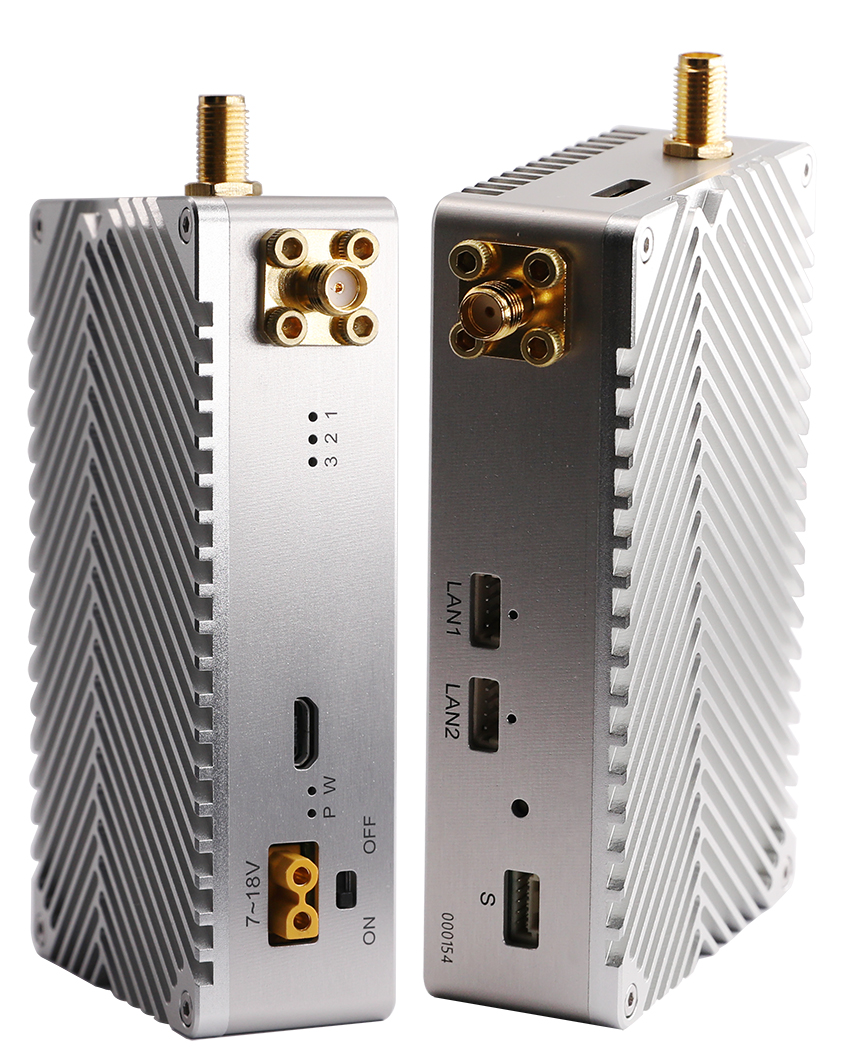

FPM-8416S bepiločio orlaivio vaizdo jungties prievadai

Paraiška

Belaidžiai dronų vaizdo siųstuvai yra „akis“ dronų pilotams tokiose svarbiose srityse kaip žvalgyba, stebėjimas ir išžvalgyba, kai reikia perduoti tiesioginį HD vaizdo įrašą, kad būtų galima greitai reaguoti. Be to, COFDM vaizdo siųstuvai bepiločiams orlaiviams taip pat atlieka svarbų vaidmenį perdirbimo pramonėje ir kasyboje, dronų pristatyme, infrastruktūros patikrinimuose ir pirmosios pagalbos teikimo tarnybose, kad būtų galima greičiau ir efektyviau priimti sprendimus.

Specifikacija

Dažnis

800 MHz	806–826 MHz
1,4 GHz	1428–1448 MHz
Pralaidumas	8 MHz
RFGalia	0,6 vato
Perdavimo diapazonas	800 MHz: 16 km; 1400 MHz: 14 km
Antena	800 MHz	TX: Omni antena / 25 cm ilgis / 2dbi RX: Omni antena / 60 cm ilgis / 6dbi
	1,4 GHz	TX: Omni antena / 35 cm ilgis / 3,5 dbi RX: Omni antena / 60 cm ilgis / 5dbi
Perdavimo greitis	3 Mbps (HDMI arba SDI vaizdo srautas, Ethernet signalas ir nuosekliųjų duomenų bendrinimas)
Baudo greitis	115200 bps (reguliuojamas)
Jautrumas	-106@4Mhz
Belaidžio gedimų toleravimo algoritmas	Belaidis bazinio dažnio FEC tiesioginės klaidų taisymo / vaizdo kodeko super klaidų taisymas
Nuo galo iki galo vėlavimas	Kodavimo + perdavimo + dekodavimo vėlavimas 720P/60 <50 ms 1080P/60 <80 ms
NuorodaRebuildTlaikas	<1 s
Moduliacija	Aukštyn nukreipto QPSK / Žemyn nukreipto QPSK
Vaizdo įrašasCsuspaudimas	H.264
Vaizdo įrašų spalvų erdvė	4:2:0 (4:2:2 variantas)
Šifravimas	AES128
Pradžios laikas	15 sekundžių
Galia	12 V nuolatinė srovė (7–18 V)
Sąsaja	Sąsajos siųstuve ir imtuve yra vienodos ● Vaizdo įvestis / išvestis: Mini HDMI × 1 ● Vaizdo įvestis / išvestis: SDI (SMA) × 1 ● Maitinimo įvesties sąsaja × 1 ●Antenos sąsaja: SMA×2 ● Serijinis × 1: (Įtampa: +-13V (RS232), 0~3.3V (TTL)) ●Eternetas: 100 Mbps x 3
Rodikliai	●Galia ●Belaidis ryšys ●Sąrankos indikatorius
Energijos suvartojimas	Siuntimas: 9 W (maks.) Priėmimas: 6W
Temperatūra	●Darbo temperatūra: -40 ~ + 85 ℃ ● Laikymo temperatūra: -55 ~ +100 ℃
Matmuo	Siuntimo/priėmimo matmenys: 93 x 55,5 x 23,5 mm
Svoris	Siuntimas/Priėmimas: 130 g
Metalinio korpuso dizainas	CNC technologija / dvigubas aliuminio lydinio korpusas
	Dvigubas aliuminio lydinio korpusas
	Laidus anodavimo laivas
