Загвар: FIM-2430

FIM-2430 нь 30-35 км-ийн зайд бүрэн HD видео болон TTL хоёр талт мэдээлэл дамжуулах чадвартай дрон видео дамжуулагч юм.Энэ нь хурдацтай хөгжиж, төрөлжиж буй UAV агаарын видео талбарт өргөн нэвтрүүлгийн чанар, бат бөх байдлын стандартыг авчирдаг.Энэ нь хөнгөн, авсаархан, бат бөх шинж чанартай мэргэжлийн UAV HD видео холбоос юм.Агаарын нэгж нь ердөө 146 грамм (5.1 унц) юм.Бүх төрлийн шилэн антенаар тоноглогдсон агаарын нэгж болон газрын төхөөрөмж хоёулаа 1080P видео дамжуулалтаар агаараас газрын 30-35 км зайг хангах боломжтой.

2.405-2.479Ghz давтамжийг програм хангамжаар тохируулж болно.

HDMI, LAN болон бүрэн дуплекс цуваа порт бүхий төрөл бүрийн портууд нь хэрэглэгчдэд дрон дээр өөр өөр ачааллыг ашиглах боломжийг олгодог.

1080P видеоны хувьд 50 мс хоцролттой богино хугацаа.

лавлах

Бүтээгдэхүүний дэлгэрэнгүй

Онцлогууд

➢1080P видео бичлэгийн хувьд бага саатал 50ms

➢Хөнгөн авсаархан загвар: Агаарын нэгж болон газрын нэгжийн хувьд 146г

➢Бүтэн HD 1080P видео чанарыг дэмжинэ

➢AES128 битийн шифрлэлт бүхий өндөр хамгаалалт

➢COFDM модуляц

➢Pixhawk 2 /cube/v2.4.8/4 , Apm 2.8-ийг дэмжих

➢HDMI болон LAN порттой суурилуулсан

➢ Тохируулах давтамж, RF-ийн хүч, зурвасын өргөн

➢H.264+h.265 ба MPEG2 кодчилол

➢Хяналт, телеметр, ачаалал, видео хоёр чиглэлтэй дамжуулалтыг 1 RF-ийн сувагт 30 км-т санал болгож байна

➢Урт дамжуулах зай, хүчтэй дифракцийн чадвар, бодит цагийн болон бага хоцролт, өндөр хурдны холболт.

➢CNC технологийн давхар хөнгөн цагааны хайлшаар хийгдсэн, сайн цохилтонд тэсвэртэй, дулаан ялгаруулах чадвартай.

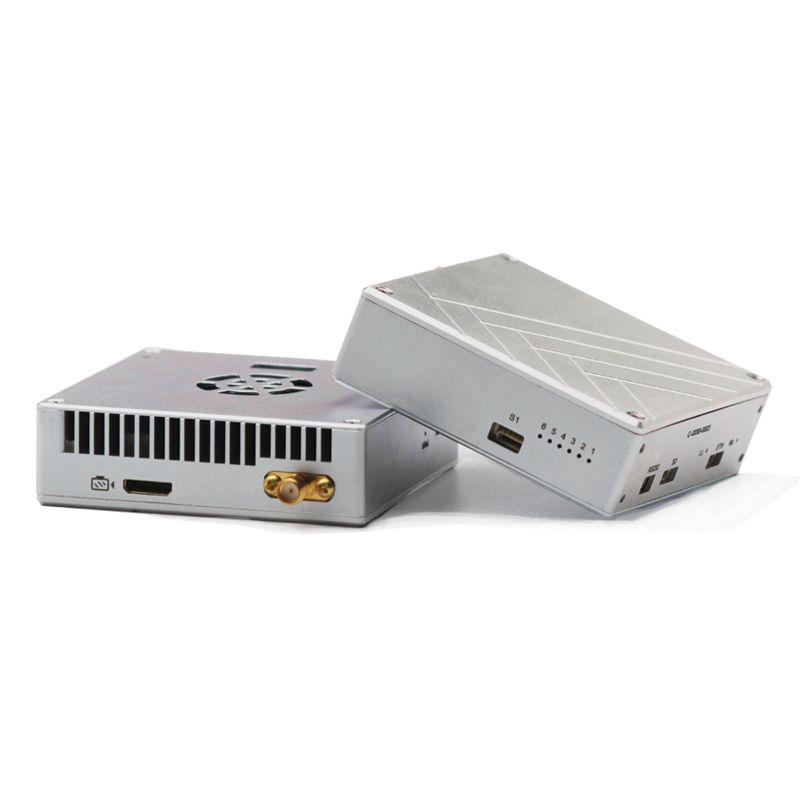

30 км нисэгчгүй нисэх онгоцны видео холбоос

Кодлогдсон ортогональ давтамжийн хуваалт (COFDM)
Холын зайн дамжуулалтын үед олон замын хөндлөнгийн оролцоог үр дүнтэй арилгаж, үр ашгийн асуудлыг шийдэж, урт хугацааны утасгүй дамжуулалтын найдвартай байдлыг хангана.

Хоцролт бага
➢Толин тусгалаас толин тусгал хүртэлх нийт саатал 33 мс-ээс бага байж болно.
➢Том I фреймээс үүдэлтэй утасгүй сувагт нэмэлт саатал гарахгүй байхын тулд хүрээ бүр бараг ижил хэмжээтэй кодлогдсон байдаг.
➢CABAC энтропийн кодчилол ба өндөр шахалтын хурд нь бага бит хурдтай видеоны өндөр чанарыг хангах
➢Хөдөлгүүрийг харуулахын тулд маш хурдан код тайлах.

Холын зайн харилцаа холбоо
Нарийвчилсан модуляци, Өндөр гүйцэтгэлтэй ТХГН-ийн, FEC алгоритм болон хэт мэдрэмтгий хүлээн авагч RF модуль.

-40℃~+85℃ Ажлын температур
Бүх чипсет, электрон эд анги, эд ангиуд нь -40 ℃ ~ 85 ℃ тэсвэрлэх чадвартай үйлдвэрлэлийн чанартай

Төрөл бүрийнПортууд

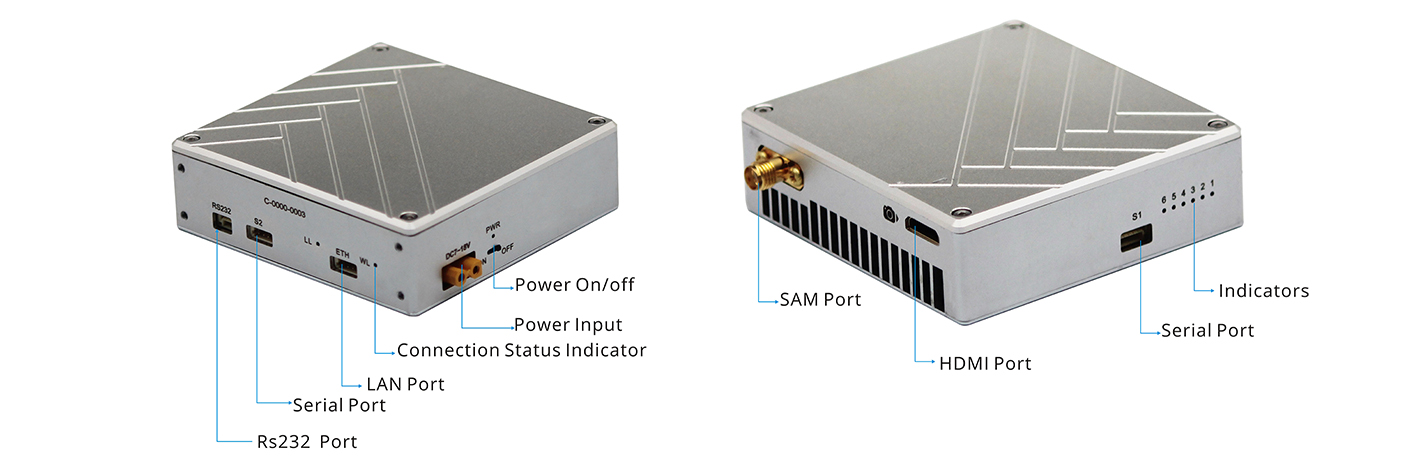

FIM-2430 drone hdmi видео дамжуулагч нь HDMI, LAN болон бүрэн дуплекс цуваа портоор тоноглогдсон.Эдгээр портуудаар хэрэглэгчид нэгэн зэрэг mission planner эсвэл QGround-ээр дамжуулан амьд видео авч, газар дээрх нислэгийг удирдах боломжтой.

Өргөдөл

Агаарын гэрэл зураг, мэдээ мэдээлэл, спортын арга хэмжээ, далд мөрдөн байцаалт, видео тандалт, бодит цагийн утасгүй видео дамжуулах болон бусад салбарт ашиглах зориулалттай UAV агаараас газар руу LOS 30 км HD видео болон нислэгийн удирдлагын өгөгдөл дамжуулах зориулалттай.

Олон ротортой, суурин далавчтай, VTOL суурин далавчтай гэх мэт дунд болон том хэмжээний холын зайн нисгэгчгүй нисэх онгоцуудад тохиромжтой.

Тодорхойлолт

Давтамж	2.4GHz (2.402-2.482GHz)
Алдаа илрүүлэх	LDPC FEC/Video H.264/265 Супер алдаа засах
RF дамжуулсан хүч	33 дбм
Эрчим хүчний хэрэглээ	TX: 19Watts/RX: 8Watts
Зай	25-35км(Жич: Жинхэнэ зай нь хүрээлэн буй орчинтой холбоотой)
Дамжуулах зурвасын өргөн	4/8 МГц
Антен	1T: Бүх чиглэлтэй антенууд 1R: Бүх чиглэлтэй антен эсвэл самбарын антен
Видео оролт/гаралт	Самбар дээрх HDMI mini TX/RX эсвэл FFC нь HDMI-A TX/RX руу хөрвүүлнэ
Видеоны өнгөний орон зай	Өгөгдмөл 4:2:0
Видео шахсан	AVC нь H.265 функцийн TS урсгалыг нэмдэг
Шифрлэлт	AES128
Дамжуулах горим	цэгээс цэг рүү
Эхлэх цаг	25 секунд
Дахин холбогдох хугацаа	Дохио сэргээгдсэнээс хойш 1 секундээс бага хугацаа өнгөрчээ
Төгсгөл хүртэл хоцролт	1080P60/720P60-д зориулсан 50-70мс кодчилол, тайлах
Дамжуулах хурд	3/6Mbps
Мэдрэмжийг хүлээн авах	-98дбм@4МГц
Мэдрэмжийг хүлээн авах	-95dbm@8Mhz
Хоёр талын функц	Видео болон дуплекс өгөгдлийг нэгэн зэрэг дэмжих
Өгөгдөл	TTL/MAVLINK/Телеметрийн дэмжлэг
Интерфэйс	1080P/60 HDMI Mini ×1
	Антенн × 1
	S1 TTL хоёр чиглэлтэй цуваа порт ×1
	RS 232 хоёр чиглэлтэй цуваа порт ×1(RS 232 ба S1 TTL цуваа портыг нэгэн зэрэг ашиглах боломжгүй)
	Windows ×1 дээр RJ45 руу Ethernet
	Эрчим хүчний оролт ×1
Заагч гэрэл	HDMI оролт/гаралтын төлөв (WL гэрэл)
	Дохионы хүчийн үзүүлэлт( 1, 2, 3)
	Холболтын төлөвийн үзүүлэлт(5, 6)
	Видео хэлхээний самбарын ажлын үзүүлэлт(4)
	Эрчим хүчний гэрэл
HDMI	HDMI мини/Уян хатан хавтгай кабель(FFC)
Металл хайрцагны дизайн	CNC технологи
	Давхар хөнгөн цагаан хайлштай бүрхүүл
	Дамжуулагч аноджуулах гар урлал
Цахилгаан хангамж	DC7- 18V (DC12V зөвлөж байна)
Температурын хүрээ	Ашиглалтын температур: -40°C ~+85°C
Температурын хүрээ	Хадгалах температур: -55°C ~ +85°C
Хэмжээ	Tx/Rx: 74.6×72.9x22.5мм
Жин	Tx/Rx 146г
