50 km drone med lang rekkevidde TCPIP/UDP MIMO IP MESH-kobling Fremhevet bilde

50 km drone med lang rekkevidde TCPIP/UDP MIMO IP MESH-lenke

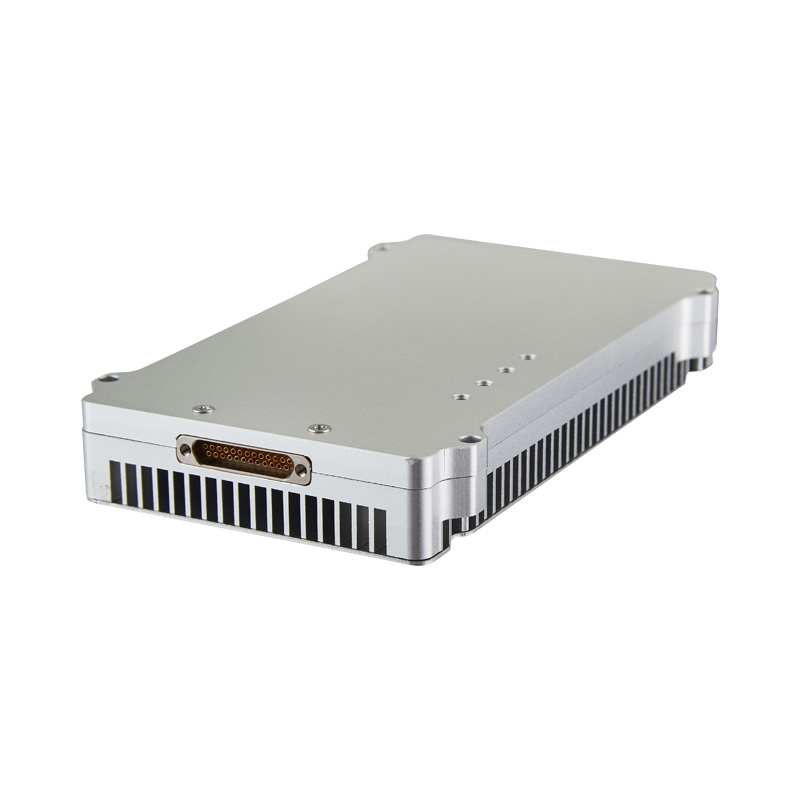

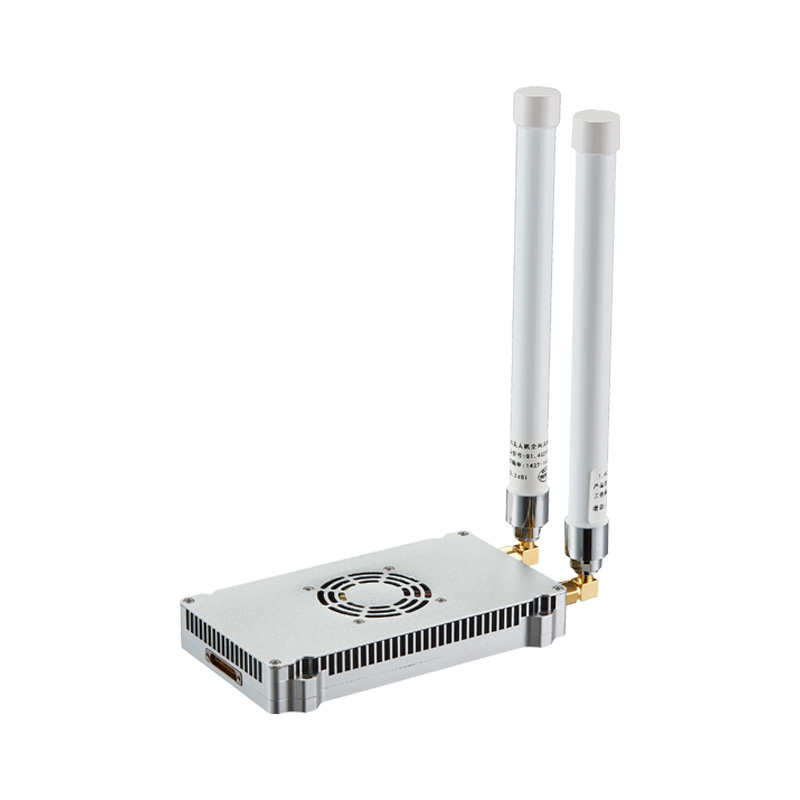

Modell: FD-615MT

FD-615MT bygger en dynamisk ruting uten sentrum, selvformende, selvtilpassende og selvreparerende

automatisk relékommunikasjonsnettverk. Det oppnår dynamisk ruting, flerhoppsrelé HD-video, flerkanalsdata og stemmekvalitet mellom forskjellige noder i samme nettverk i komplekse applikasjoner.

FD-615MT tilbyr sanntids HD-video og bredbånds-Ethernet-tilkobling med 30 Mbps overføringshastighet og en avstand på 50 km (luft til bakken) med smart antenne MIMO og selvformende pakkebasert trådløst mesh-nettverk AD-HOC/MESH.

Den har store fordeler ved trådløs overføring fra VTOL/droner/helikoptre med fast vinge, med en vekt på bare 280 g.

Den kommer i 10W og 20W-versjoner for å opprette en kryptert kommunikasjonslenke for UAV-svermer utenfor synslinjen i komplekse RF-miljøer.

Spørre

Produktdetaljer

Funksjoner

Utstyrt med MESH-teknologi.

Den er designet basert på TD-LTE trådløs kommunikasjonsstandard, OFDM- og MIMO-teknologier. Den er ikke avhengig av noen operatørs basestasjon. Selvformende, selvreparerende mesh-arkitektur

Nettverket bytter automatisk ruter basert på faktorer som antall sendere og kanalmiljø.

Langdistanse HD-videokommunikasjonog lav latens

Tilbyr 50 km luft-til-bakke full HD-videonedlink med toveis dataoverføring for VTOL/droner/helikopter med fast vinge.

Med mindre enn 60 ms–80 ms latens over 150 km, slik at du kan se og kontrollere hva som skjer live.

Frekvenshoppende spredt spektrum (FHSS)

IWAVE IP MESH-produktet vil internt beregne og evaluere den gjeldende lenken basert på faktorer som mottatt signalstyrke RSRP, signal-til-støy-forhold SNR og bitfeilrate SER. Hvis vurderingsbetingelsen er oppfylt, vil den utføre frekvenshopping og velge et optimalt frekvenspunkt fra listen.

Om frekvenshopping skal utføres avhenger av den trådløse tilstanden. Hvis den trådløse tilstanden er god, vil ikke frekvenshopping bli utført før vurderingsbetingelsen er oppfylt.

Automatisk frekvenspunktkontroll

Etter oppstart vil den prøve å koble til nettverket med de forhåndslagrede frekvenspunktene før siste avstenging. Hvis de forhåndslagrede frekvenspunktene ikke er egnet for nettverksdistribusjon, vil den automatisk prøve å bruke andre tilgjengelige frekvenspunkter for nettverksdistribusjon.

Automatisk strømstyring

Sendeeffekten til hver node justeres og kontrolleres automatisk i henhold til signalkvaliteten.

• Båndbredde: 1,4 MHz/3 MHz/5 MHz/10 MHz/20 MHz

•Sendeeffekt: 40 dBm

Støtter frekvensalternativer på 800 MHz/1,4 GHz

• Ethernet-kommunikasjon via PH2.0-grensesnitt

•TTL-kommunikasjon via PH2.0-grensesnitt

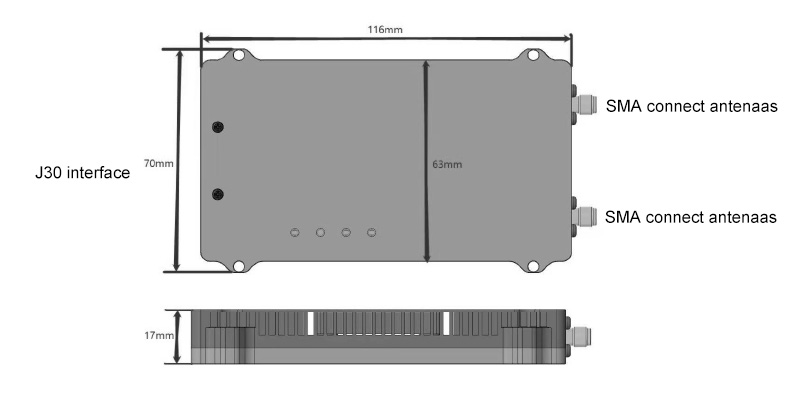

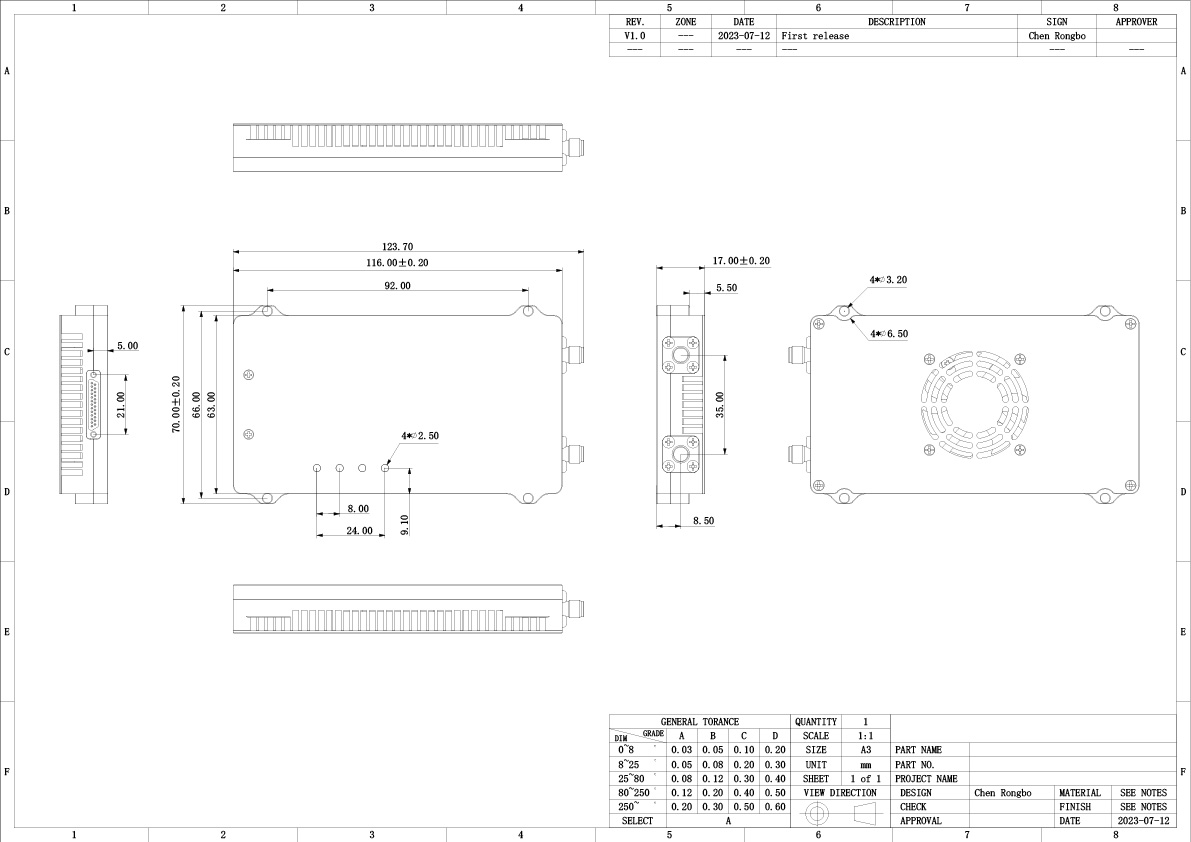

Dimensjon og vekt

Vekt: 190 g

D: 116*70*17 mm

Søknad

• MESH langdistansekommunikasjon

•Overvåking av kraft- og hydrologiske linjer

•Nødkommunikasjon for brannslukking, grenseforsvar og militæret

•Maritim kommunikasjon, Digitalt oljefelt, Flåtedannelse

Spesifikasjon

GENERAL		MEKANISK
TEKNOLOGI	MESH basert på TD-LTE-teknologistandarden	TEMPERATUR	-20º til +55ºC
KRYPTERING	ZUC/SNOW3G/AES (128/256) Valgfri Lag-2-kryptering	TEMPERATUR	-20º til +55ºC
DATAHASTIGHET	30 Mbps (opplink nedlink)	DIMENSJONER	1167017 mm
FØLSOMHET	10 MHz/-103 dBm	VEKT	190 g
SPEKTER	50 km (luft til bakke) NLSO 3 km–10 km (bakke til bakke) (avhenger av det faktiske miljøet)	MATERIALE	Sølvanodisert aluminium
NODE	32 noder	MONTERING	Kjøretøymontert/ombord
MODULERING	QPSK, 16QAM, 64QAM
MIMO	2x2 MIMO	MAKT
Anti-jamming	Automatisk frekvenshopping
RF-KRAFT	10 watt	SPENNING	Likestrøm 24V ± 10%
LATENSE	Ett hopp-overføring ≤30 ms	STRØMFORBRUK	30 watt
HYPPIGHET		GRENSESNITT
1,4 GHz	1427,9–1447,9 MHz	RF	2 x SMA
800 MHz	806–826 MHz	ETHERNETT	1xJ30
Merk: Frekvensbåndet støtter tilpassede		STRØMINNGANG	1 x J30
		TTL-data	1xJ30
		Feilsøking	1xJ30

COMUART
Elektrisk nivå	3,3 V og kompatibel med 2,85 V
Kontrolldata	TTL
Baudhastighet	115200 bps
Overføringsmodus	Gjennomgangsmodus
Prioritetsnivå	Høyere prioritet enn nettverksporten. Når signaloverføringen er overfylt, vil kontrolldataene bli overført med prioritet.
Merk: 1. Dataoverføring og -mottak kringkastes i nettverket. Etter vellykket nettverkstilkobling kan FD-615MT-noden motta serielle data. 2. Hvis du vil skille mellom sending, mottak og kontroll, kan du definere formatet.
