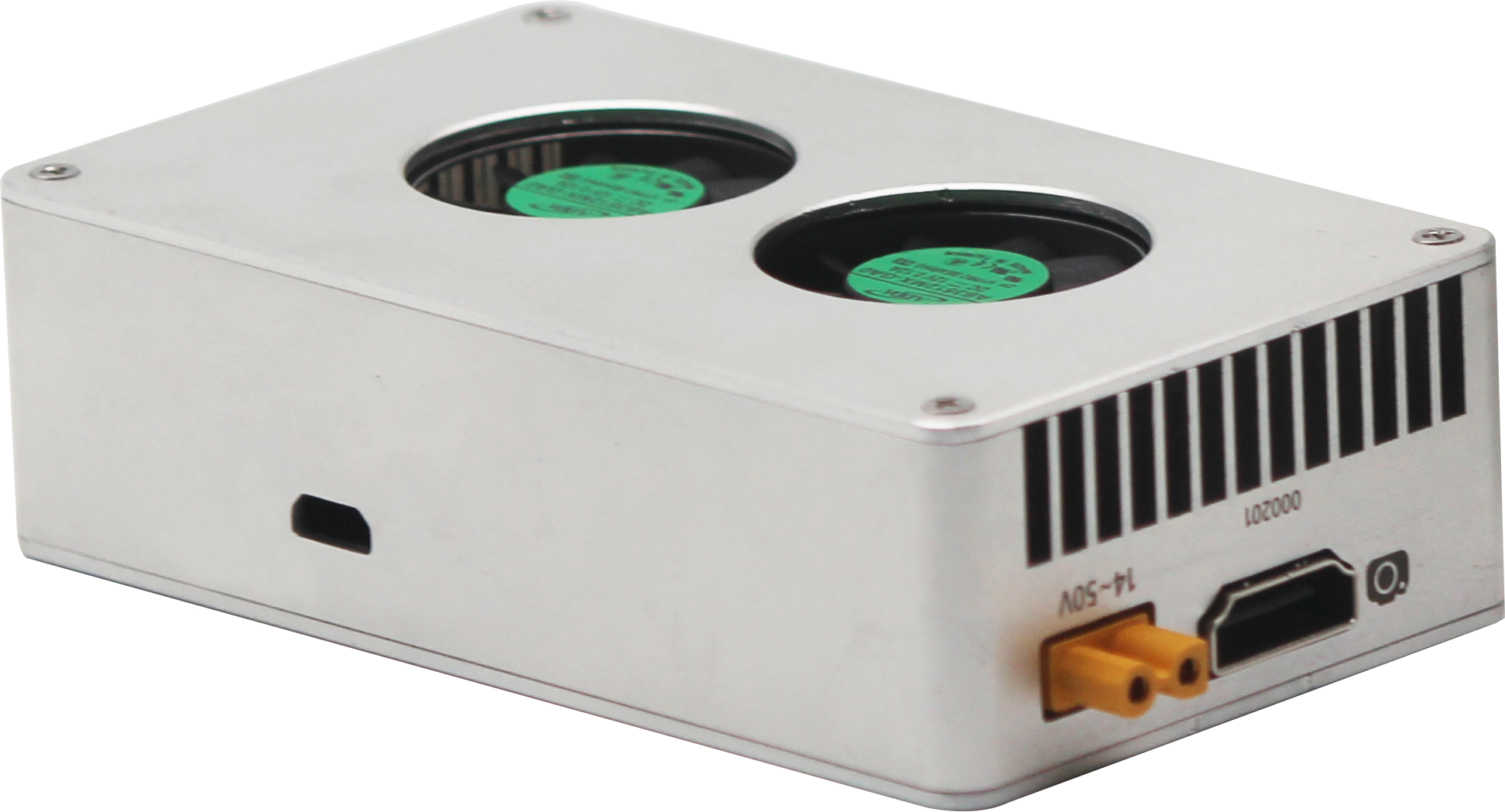

Transmissor de vídeo UHF de longo alcance VTOL HDMI de 50 km Link de rádio para drone Imagem em destaque

Link de rádio UHF do transmissor de vídeo VTOL HDMI de longo alcance de 50 km para drone

Modelo: Modelo: FIM-1440

O transmissor de vídeo HDMI FIM-1440 VTOL é desenvolvido com base na tecnologia COFDM com opção de frequência ampla de 300Mhz-2Ghz.Este recurso exclusivo dá ao FIM-1440 a capacidade de transmitir stream de vídeo 1080p 60fps com baixa latência de 50ms.

Equipado com a antena de fibra omni padrão, o alcance efetivo do FIM-1440 pode atingir até 50-70 km.O transmissor drone de longo alcance FIM-1440 é um link de vídeo de alto custo.Ele suporta apenas entrada e saída de vídeo HDMI sem dados de controle.

Fornecemos um sistema completo incluindo transmissor em drones, receptor em terra, antenas e cabos de dados, software de configuração de parâmetros, cabo HDMI, cabo de alimentação.

Investigar

Detalhes do produto

Características

●50-70km+Alcance LOS Ar-terra

●UHF (ultra-alto frequência) produtos.300Mhz-2Ghz para personalização, múltiplas frequências podem ser selecionadas e forte capacidade de penetração para barreiras.

●Vídeo Full HD 1080P em tempo real, Link de dados bidirecional incorporado.

●Transmissão criptografada.Adote AES128 para criptografia de vídeo, garantindo que ninguém não autorizado possa interceptar seu feed de vídeo.

●Porta HDMI para entrada e saída de vídeo

●Antenas (transmissor e receptor) facilmente conectadas através da interface SMA Port.

●Uma porta fixa de 1/4 polegada conecta a câmera com firmeza.

●Uma porta Ethernet de 100 Mbps para saída de vídeo e suporta TCP/IP/UDP.

● Anodização condutiva artesanal e tecnologia CNC em liga de alumínio duplo têm boa resistência ao impacto.Dois ventiladores de resfriamento ajudam na dissipação de calor.

●Tamanho mini e peso leve apenas 200 gramas

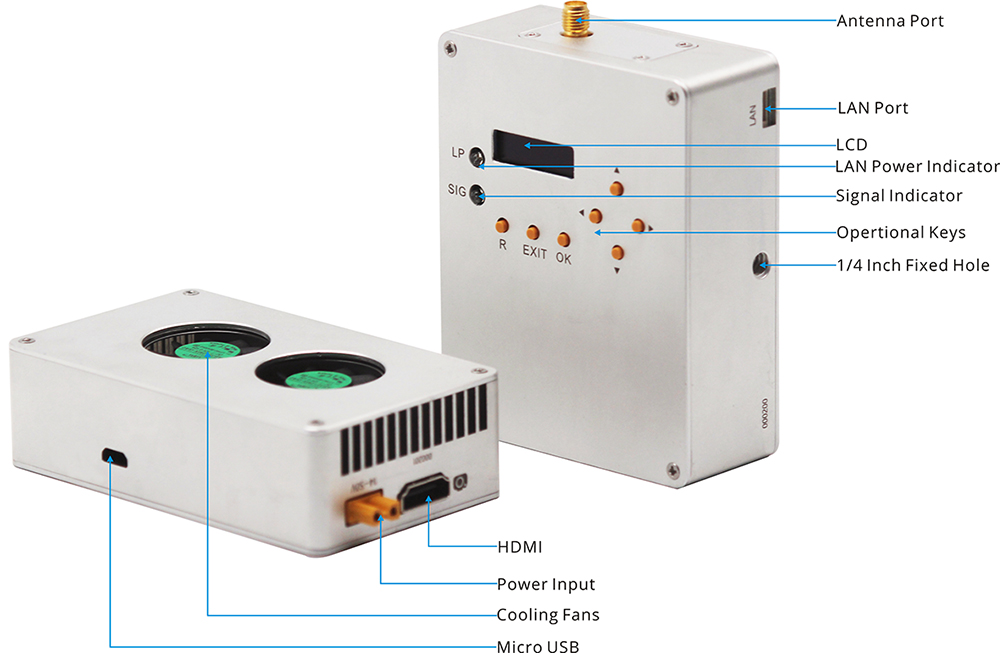

Interface

Transmissor de longo alcance de vídeo VTOL

Aplicativo

FIM-1440 é um transmissor de vídeo de drone COFDM que fornece vídeo robusto para drones, drones de asa fixa de longo alcance, fuselagens VTOL, UAV de asa tandem, em condições de linha de visão (LOS).É flexível aplicado às áreas de inspeção de oleodutos e gasodutos UAV de longa distância, levantamento de veículos terrestres não tripulados, geografia e mapeamento e assim por diante.

Especificações

Canal sem fio	300Mhz-2Ghz para sua opção
Largura de banda de comunicação	2/4/8MHz
Potência de transmissão RF	2,5 W
Taxas de dados	1,5/3/6Mbps
Sensibilidade RX	-108dbm@2Mhz/-103dbm@4Mhz/-97dbm@8Mhz
Criptografia	AES128
Latência de ponta a ponta	50-70ms para codificação e decodificação 1080P60/720P60
Interfaces em Tx	1080P60 HDMIRX×1
	Interface de entrada de energia - Classe Industrial XT30 × 1
	USB 2.0 - Conectando ao PC para configurar
	SMA RF×1

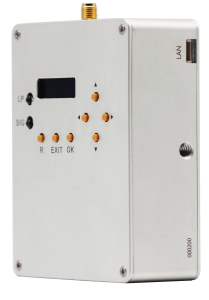

Interfaces em Rx	1080P60 HDMI Mini×1
	LCD--Exibindo RSSI e estado do link.
	Botões×5 – Para configurar o modelo do receptor.
	Interface de entrada de energia - Classe Industrial XT60 × 1
	SMA RF×1
	Ethernet para RJ45 ×1
Tolerância a falhas sem fio	FEC/MPEG
Modulação	DVB-T/DVB-T2/DVB-T2
Faixa de distância	Ar-solo: 50-70kmNotas: A verdadeira distância está relacionada ao meio ambiente.
	Terra a terra: NLOS 1-2km
Hora de início	5s
Entrada de energia	DC 14-18V(Tx) (DC16V é sugerido)DC 10-14V(Rx) (DC12V é sugerido)
Tempo de reconexão	Menos de 1s após o sinal ter sido recuperado
COFDM	QPSK unidirecional
Consumo de energia (máximo)	Terminal transmissor: 25W Terminal receptor: 11W
Faixa de temperatura	Temperatura operacional: -40—85°CTemperatura de armazenamento: -55 - 125°C
Dimensões	TX: 97×57x30mm RX: 91×72x30mm
Radiador	Cooler com ventilador ou dissipador de calor de alumínio
Grama	TR: 200g RX: 202g
Caixa metálica	Artesanato de anodização condutiva
	Tecnologia CNC
	Escudo duplo de liga de alumínio
