Sistem Transmetimi Video HD me Rreze të Gjatë TCPIP dhe UDP 1.4GHz dhe 800Mhz 16km për Kamera IP Imazh i Paraqitur

Sistem Transmetimi Video HD me Rreze të Gjatë 1.4GHz dhe 800Mhz 16km TCPIP dhe UDP për Kamera IP

Modeli: FNM-8416

Transmetuesi video FNM-8416 uAV është një sistem transmetimi video HD i enkriptuar nga fillimi në fund me vonesë të ulët për dronë që përdorin teknologjinë COFDM. Ai ofron lidhje video me kamera IP me HD të plotë dhe një lidhje të dhënash komande dhe kontrolli dypalëshe të projektuar posaçërisht për dronë komercialë dhe industrialë dhe sisteme autonome UAV. Sistemi i Integruar i Lidhjes së të Dhënave (FNM-8416) është një sistem i avancuar i lidhjes dixhitale të të dhënave me një njësi të vetme i projektuar posaçërisht për të ofruar komunikime të besueshme me brez të gjerë nën dinamikë të lartë për aplikacione kritike UxV siç janë UAV, Dronët dhe platforma të tjera kritike të cilat janë të ndjeshme ndaj Madhësisë, Peshës dhe Fuqisë (SWaP). FNM-8416 peshon vetëm 65g/2.3oz dhe përdor protokollin privat COFDM, përmban transmetim me rreze të gjatë, ndjeshmëri të lartë dhe rendiment të lartë për një rreze ajrore-tokë prej 14-16 km.

Pyet

Detajet e produktit

Karakteristikat

● Distanca e transmetimit pa tel 14-16 km

● Imazhe 1080P HD me vonesë të ulët

● Antenë e dyfishtë Tx dhe antenë Rx për transmetim të qëndrueshëm të sinjalit

● Protokolli i patentuar COFDM i optimizuar për transmetim video pa tel

● Zgjidhje me madhësi mikro dhe peshë të lehtë për një njësi të vetme dhe peshon vetëm 65g/2.3oz

● Enkriptimi AES128 bit i zbatuar në FPGA

● Tre porta Ethernet RJ45 për ngarkesa të shumëfishta IP

● Portat Ethernet mbështesin transmetimin e të dhënave TCPIP/UDP 2-kahëshe

● Si 1400Mhz ashtu edhe 800Mhz mbështesin komunikimin NLOS

● Ritransmetim i nivelit të ulët dhe kërcim adaptiv i frekuencës për anti-ndërhyrje

● Lidhje dypalëshe TDD me video/telemetri

● UHF 800Mhz dhe 1.4Ghz për opsion

● Konsum i ulët energjie 5W (Tx) dhe 3.5W (Rx)

● Punë me temperaturë të lartë

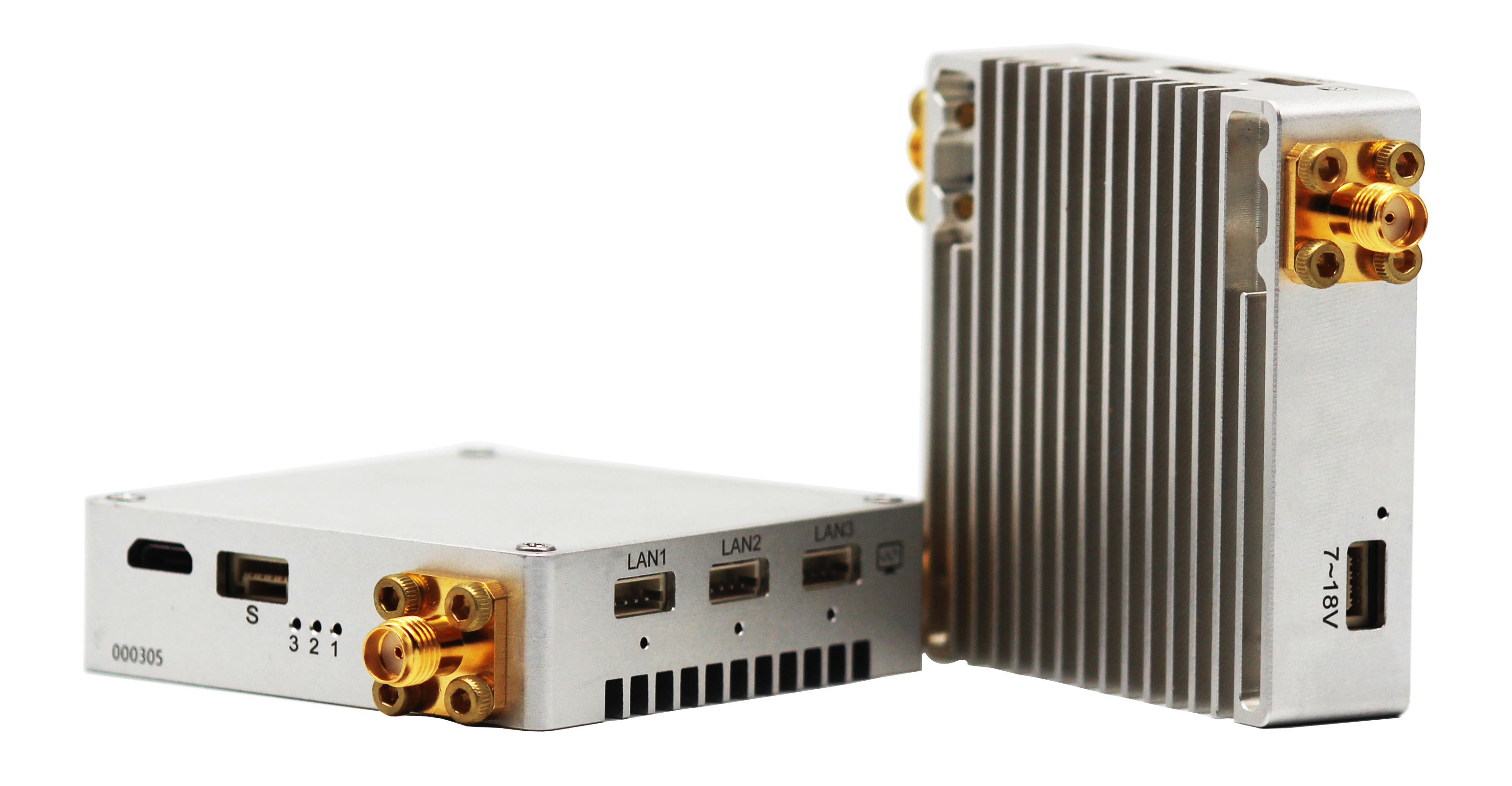

transmetues kamerash me rreze të gjatë veprimi

● I fuqishëmKomunikim pa tel në distancë të gjatë

Zgjidhja RF me fuqi të ulët (500mw) e cila përfshin algoritmin e avancuar të ndërrimit të frekuencës dhe teknologjinë e jashtëzakonshme kundër ndërhyrjes e bën distancën e komunikimit deri në 16 kilometra.

● Ffrekuencë-Hduke kërcyerSpredSspektrum(FHSS)për Anti-ndërhyrje

Ekipi i IWAVE ka algoritmet dhe mekanizmat e vet për ndërrimin e frekuencave.

Gjatë funksionimit, lidhja e të dhënave dixhitale FNM-8416 llogarit dhe vlerëson në mënyrë të brendshme lidhjen aktuale bazuar në forcën e sinjalit të marrë RSRP, raportin sinjal-zhurmë SNR, shkallën e gabimit të biteve SER dhe faktorë të tjerë. Nëse plotësohet kushti i gjykimit, kryhet ndërrimi i frekuencës dhe zgjidhet një pikë optimale e frekuencës nga lista.

● CMultipleksimi i Ndarjes së Frekuencës Ortogonale të Oded (COFDM)

Eliminoni në mënyrë efektive ndërhyrjet shumëpalëshe në transmetimin në distanca të gjata

● Ideale për mjedise urbane dhe industriale

Komunikimi N-LOS ofron një sinjal të fuqishëm radioje, ndërkohë që kundërshton ndërhyrjet dhe kapërcen pikat e verbëra.

● AES128 Mbrojtja e Enkriptimit

Parandalon sulmet keqdashëse dhe aksesin e paautorizuar në transmetimin tuaj video në kohë reale pa ndërhyrjen e operatorit.

Porte të ndryshme

Lidhja e të dhënave dhe videos FNM-8416 1.4Ghz dhe 800Mhz mbështet hyrjen e të dhënave UART dhe është gjithashtu e pajisur me 3 porta LAN. Nëpërmjet tyre, përdoruesit mund të lidhin UAV, dronë ose platforma të tjera të avionëve pa pilot me PC të integruar, kamerë IP ose ngarkesa të tjera IP.

Aplikacioni

Lidhja e të dhënave FNM-8416 800Mhz dhe 1.4Ghz është projektuar të jetë një lidhje profesionale transmetuese dhe marrëse për dronë dhe drona pa pilot në aplikime industriale, siç janë hartëzimi ajror, inspektimi i rrugëzimit dhe mbrojtja e jetës së egër. Zbatohet me një teknologji krejt të re modulimi RF e cila mbështet një distancë të gjatë komunikimi kundër ndërhyrjes në fuqi shumë të ulët transmetuese.

Specifikimi

Specifikimet
Frekuenca	800Mhz	806~826 MHz
	1.4 Ghz	1428~1448 MHz
Gjerësia e brezit	8MHz
RFFuqia	0.6 vat (Bi-Amp, fuqia mesatare 250mw e secilit amplifikator fuqie)
Diapazoni i transmetimit	800Mhz: 16 km1400Mhz: 14 km
Shpejtësia e transmetimit	6Mbps (Rrjedhë videoje, sinjal Ethernet dhe ndarje të dhënash seriale) Transmetimi më i mirë i videos: 2.5Mbps
Shpejtësia e Baudit	115200bps (I rregullueshëm)
Ndjeshmëria e Rx	-104/-99dbm
Algoritmi i Tolerancës së Gabimeve	Korrigjimi i gabimit të përcjelljes së FEC-ut të bandës bazë pa tel
Vonesa e videos	Videoja nuk mund të kompresohet. Nuk ka vonesë.
LidhjeRndërtim elektronikTkohë	<1s
Modulimi	Lidhje lart QNSK/Lidhje poshtë QNSK
Enkriptimi	AES128
Ora e fillimit	15 sekonda
Fuqia	DC-12V (7~18V)
Ndërfaqja	1. Ndërfaqet në Tx dhe Rx janë të njëjta 2. Hyrje/Dalje video: Ethernet×3 3. Ndërfaqja e Hyrjes së Energjisë × 1 4. Ndërfaqja e antenës: SMA×2 5. Serial × 1: (Tensioni: ± 13V (RS232), 0~3.3V (TTL)
Treguesit	1. Fuqia 2. Treguesi i Statusit të Ethernet-it 3. Treguesi i Konfigurimit të Lidhjes Pa Tel x 3
Konsumi i energjisë	Transmetim: 5WRx: 3.5W
Temperatura	Funksionimi: -40 ~+ 85℃ Ruajtja: -55 ~+85℃
Dimension	Transferim/Dalje: 57 x 55.5 x 15.7 mm
Pesha	Tx/Rx: 65g
Dizajn	Teknologjia CNC
	Guaskë e dyfishtë prej aliazhi alumini
	Mjet anodizues përçues
